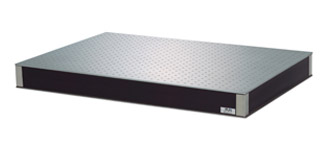

高面精度スチールハニカム定盤
HF-SERIES
- 平面度50µm/m2以内
- 石定盤、鋳鉄定盤と比べ軽量
- 仕様表サイズ以外の寸法（最大1500×1000）および、指定穴、丸穴、角穴、切り欠き等の製作が可能
- 軽量かつ高剛性
- 定盤上面に着磁性ステンレスを採用しているため、マグネットスタンドが使用可能
- 三次元空気ばね式除振架台、防振ゴム式除振架台の取り付けが可能
- クリーンルーム対応仕様(側面BAステンレス貼り・タップシールド加工)の制作が可能
仕様
Specification| 型式 |
HF-0405 |
HF-4454 |
HF-0506 |
HF-0806 |
HF-0906 |
HF-0909 |
| 定盤寸法(WxD)(mm) | 400×500 | 440×540 | 500×600 | 800×600 | 900×600 | 900×900 |
| 定盤の厚さ(mm) | 109 | |||||
| 定盤内部 | スチールハニカム構造 | |||||
| 定盤上面 |
端面25mmより内部 M6タップ加工 着磁性ステンレスSUS430 5mm使用 |
|||||
| 定盤側面 | レザーシート貼り | |||||
| 定盤下面 | ステンレス4mm使用 | |||||
| 製品重量(kg) | 20 | 23 | 29 | 47 | 53 | 78 |
| 面精度 |
50µm/m2 |
|||||
| オプション |
BAステンレス貼り（側面）・シールド加工 |
|||||
| 型式 |
HF-1007 |
HF-1010 |
HF-1207 |
HF-1209 |
HF-1210 |
HF-1510 |
| 定盤寸法(WxD)(mm) | 1000×700 | 1000×1000 | 1200×700 | 1200×900 | 1200×1000 | 1500×1000 |
| 定盤の厚さ(mm) | 209 | 309 | ||||
| 定盤内部 | スチールハニカム構造 | |||||
| 定盤上面 |
端面25mmより内部 M6タップ加工 着磁性ステンレスSUS430 5mm使用 |
|||||
| 定盤側面 | レザーシート貼り | |||||
| 定盤下面 | ステンレス4mm使用 | |||||
| 製品重量(kg) | 80 | 116 | 99 | 127 | 140 | 207 |
| 面精度 |
50µm/m2 |
|||||
| オプション |
BAステンレス貼り（側面）・シールド加工 |
|||||
※M6-25mmマトリクスの形式はHF-XXXXTとなります。（4桁の型式の最後にTを付けてください。）
※タップ加工無しの型式はHF-XXXXNとなります。（4桁の型式の最後にNを付けてください。）
